管道或設備中常用補償橫向位移的規格有矩形、萬向鉸鏈型、大拉桿橫向型、小拉桿橫向型、曲管壓力平衡，分別用于不同行業不同管系中補償位移、減振降噪 、穩定管系運行。

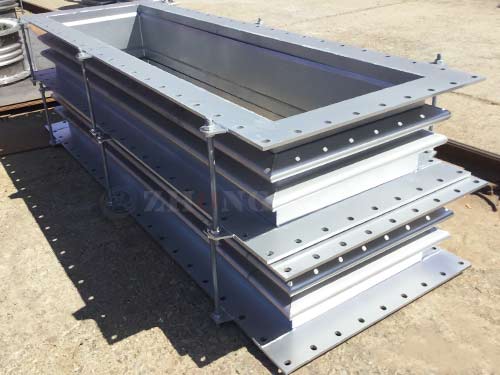

1、矩形波紋補償器（TJX）
由一個或多個矩形波紋管及端部矩形接管組成，常用于設計壓力≤0.05MPa的低壓管道。
可分為單式軸向型和復式自由型，兩者結構不同，單式軸向型以吸收軸向位移為主，也可吸收少量橫向位移。復式自由型可用時吸收軸向位移和橫向位移。
2、大拉桿橫向波紋補償器（TDL）
由波紋管、端接管、中間接管、大拉桿、小拉桿及法蘭等結構件組成，可以補償彎曲管段的橫向位移和角位移。
應用于電力、石化、冶金等行業的蒸汽、熱水及其他管道系統，用于補償橫向產生的位移。
3、小拉桿橫向波紋補償器（TXL）
由波紋管、中間接管、小拉桿、端接管、法蘭等結構件組成，可以補償彎曲管段的橫向位移和角位移，同時也可以補償軸向位移。
整體結構設計緊湊、補償能力強、可采用法蘭或接管連接方式，安裝便捷。
4、曲管壓力平衡型波紋補償器（TQP）
由波紋管、中間管、三通、端管、工作波紋管、平衡波紋管、拉桿、球面錐面墊圈、封頭組成。
可用于吸收軸向與橫向組合位移，安裝與管道拐彎處或與設備相連的空間管道上。
5、萬向鉸鏈?zhǔn)?a href="http://m.nkeltby.com.cn/" title="波紋補償器">波紋補償器（TWJH）
