氣動插板閥

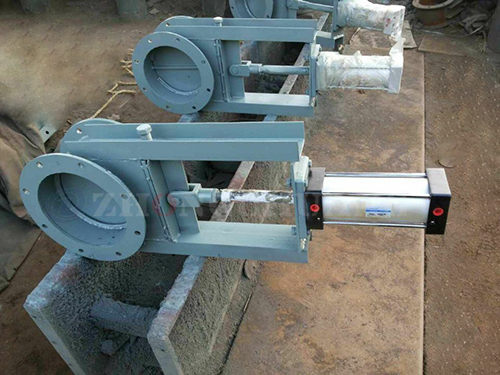

氣動插板閥主要由金屬框架、閘板、絲桿、螺母以及氣缸組成，氣缸壓縮空氣轉化為動力，通過電磁閥換向改變氣體方向。推動氣缸活塞，驅動閘板沿水平方向運動。從而控制插板閥的開啟與關閉。
氣動插板閥是一種由長行程氣缸和插板閥采用硬密封與點式接角結構。具有使用壽命長、耐磨、閥出口全開放不積漿以及雜質。
在進行安裝使用時氣缸的活塞桿不可以承受偏心載荷或橫向載荷，應使載荷方向與活塞桿軸線保持一致。兩片法蘭連接中間應放置起到密封作用的墊片。對氣缸進行調節時，關閥的速度可進行調節，先將速度控制閥門的開度放在調整范圍內的中間位置，隨后在逐漸調節減壓閥的輸出壓力，當氣缸接近預定速度時，可確定工作壓力，在對速度進行微調。
氣動插板閥結構簡單，操縱靈活，重量輕，無卡阻，適用于固體型物料和小塊狀，團狀物料的輸送以及流量調節。應用于冶金、礦山。建材、糧食、化工等行業控制流量變化或迅速切斷介質流量使用。
